依據標準:
1、GB/T 34012-2017《通風系統用空氣凈化裝置》
2、GB/T7725-2004的附錄D 風量測試
3、GB/T18801-2022 《空氣凈化器》 風道式凈化裝置凈化能力試驗方法
5、BS EN 779-2012/X 中文名稱:《一般通風用空氣顆粒過濾器》
6、T/CAB0104-2022 新風凈化功能的房間空氣調節器
一、產品說明:
本產品適用于安裝在風道式凈化裝置、帶有新風凈化功能的房間空調器。目標污染物為顆粒物、氣態污染物、微生物,本產品主要包括:風道系統、污染源發生裝置和測定裝置(與環境艙共享)三部分。
二、測試項目及能力(按照派格公司軟件功能設計)
1.風量(10~300 m3/h)
2.阻力(0~1000 Pa)
3.一次性過濾效率(粒子計數器由用戶另外選配)

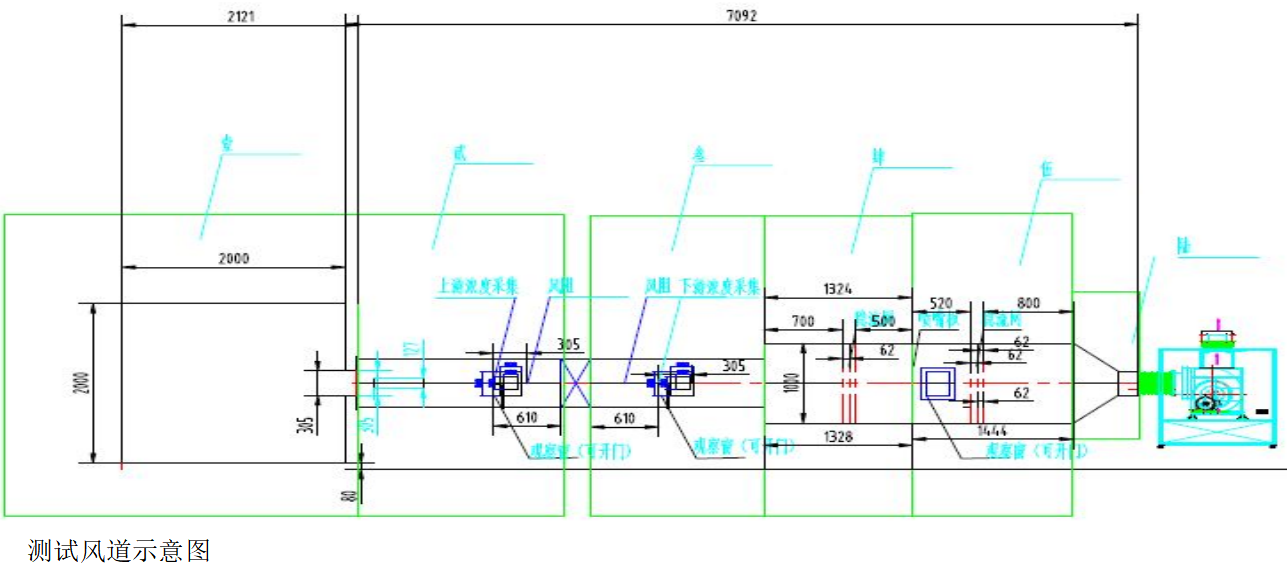

三、風道系統工作參考原理(參考圖,按照生產確定圖紙制造,需要甲方確定圖紙后開始生產)
測試裝置主要包括:風道系統、污染源發生裝置和測量裝置及儀表三部分。
工作原理
A、本試驗臺采用“定靜壓” 的方式來測量相關參數與風量。
設定靜壓值:當測試風機運轉時,當前靜壓值產生變化,PID儀表通過傳感器讀取當前靜壓值,并與設定靜壓值進行比較,如果當前靜壓值并未達到設定靜壓值,PID儀表自動調節輔助風機的轉速,控制輔助風機的風量,以使當前靜壓值達到設定的靜壓值。當靜壓值穩定后,測量計算風量所需的相關參數,計算出測試風機風量。
B、靜壓為零時:風洞內壓力與大氣壓力相等。
C、靜壓增加時:風洞內壓力增加,測試風機風量減小。當靜壓增加到一定高度時,風機風量減小為零,此時靜壓值為最大。
四、技術指標
1、被測空氣凈化設備潔凈空氣量范圍:
風量范圍:10~300 m3/h, (輔助風機吹氣)。
2、風量的測定要求:±2% 。
3、試驗室環境溫度控制:溫度23℃±2℃,精度≤0.5℃;濕度: 50%±10%,;被測件或者材料應規定表面風速或者迎面風速下的阻力應小于標稱值(按照用戶要求,備選,選配項目))。
被測試件(被測空氣空氣凈化器)最大尺寸:按照實際,當測試凈化器截面不同時,采用不同的連接法蘭改變其徑管。
4、被測件:管道式凈化器 。 (所有污染物測量儀器和發生器由甲方提供,如果甲方和終端用戶提供的 儀器儀表需要和軟件通訊的,必需在現場安裝前準備好,各種儀表通訊協議在簽約3周內給乙方)
試驗方式:
4.1將被測的件放入測試段中 ,控制試驗室艙內溫度為23℃±2℃,濕度為濕度: 50%±10% (根據用戶要求) 。
4.2固體粉塵顆粒物檢測方式(以標準香煙煙霧作為固態污染物的塵源):將一定濃度顆粒置于試驗段上游端,以煙霧或者氯化鉀為塵源,將上游端內污染物初始濃度控制在設定范圍內,固態污染物以0.3um或以上的顆粒物總數表示,上游端初始濃度與下游端衰減的濃度進行比較,得出空氣凈化器的煙霧或者粉塵一次通過凈化效率;
4.3有害氣體檢測方式(甲醛檢測、臭氧檢測、苯檢測、TVOC檢測)需方提供:
化學(主要是氣體)污染物凈化效率:甲醛、苯、TVOC、氨氣等化學污染物凈化效率需要分別標示,在額定風量、設定的初始濃度污染物濃度下,一次通過凈化效率不應小于50%。
4.3.1甲醛檢測方式:將一定濃度甲醛置于試驗段上游端,將上游端內甲醛初始濃度控制在設定范圍內,通過被測過濾網的甲醛的濃度會衰減,上游端初始濃度與下游端衰減的濃度進行比較,得出空氣凈化器的甲醛的一次通過凈化效率;
4.3.2苯系物檢測方式:將一定濃度苯置于試驗段上游端,將試驗室艙內苯初始濃度控制在范圍內,通過被測過濾網的苯的濃度會衰減,上游端初始濃度與下游端衰減的濃度進行比較,得出空氣凈化器的苯的一次通過凈化效率;
4.3.3TVOC檢測:乙酸丁酯、苯乙烯、正十一烷等有機化合物檢測,檢測一次通過凈化效率;
4.4微生物凈化效率:采用一次通過凈化效率不應小于50%(微生物凈化效率測試為備選項目:此項功能由用戶選擇配置)。
5、軟件界面:C#語言或者其他軟件編程軟件,可以打印試驗報告。6、先進性:低壓電器采用西門子或者施耐德、LS,ABB變頻,YOKOGAWA橫河靜壓、YOKOGAWA微差壓傳感器、YOKOGAWA橫河PID儀表。
7、主要儀器儀表的第三方中國國家級權威機構計量證書的費用由用戶承擔。
8、 試驗的不確定度:
采用對比機,在國家檢測中心試驗,與本裝置試驗誤差小于±2% 。
一次裝機同一時段重復性試驗平均誤差小于±2.0% 。
9、裝置結構及外觀
9.1 整體結構采用不銹鋼
9.2 噴嘴(孔板)后,兩側開小門,門上帶有觀察窗,采用手動開啟和關閉噴嘴蓋。
9.3 采用離心風機,手動阻尼調整閥,風機臺可分離,并可安裝在裝置吸氣端或排氣端進行吸風試驗或排風試驗。
9.4 采用鋼制整體式操控臺,電腦及所有傳感器至于臺內。
9.5 箱門密封條不會在濕熱條件下發粘變形,并且可以更換。
外觀涂層平整光滑、色調均勻,無露底、無起泡、無起層。
10、控制測量系統
10.1采用自動控制,并可以自動繪制風量-風阻曲線圖。
10.2可以通過通訊線擴展與計算機系統相連,使之具備測試控制數據庫程序,可進行測試報告及數據的查找、歷史數據曲線繪制。
11、安全和環境保護
11.1 保護接線端子符合GB1497第7.1.7條的規定。
11.2 裝置具備過熱、電源斷相、漏電等保護及報警功能。
12、管道內布置紫外消毒燈
安裝服務:
1. 買方提供設備安裝場地的平面圖;
2. 買方提供現場使用的水、電(AC380V 50HZ);
3. 如有需要,買方需要提供且不限于:動火申請,臨時用電申請等;
4. 賣方在收到正式訂單一周內準備好設備所需要的材料、
5. 賣方在收到正式訂單兩周內預加工好材料,并且搬運至安裝現場、
6. 現場安裝有協議之外的內容,雙方溝通處理、
7. 在設備安裝完成后5個工作日內,買方需要安排進行驗收,驗收不合格,賣方需要在一周內進行改善,直至驗收合格。
4.設備標準軟件終生免費升級服務,需要特殊開發的除外。
5.驗收合格3個月內,標準件只更換新件。
6. 軟件問題在4小時內電話給出解決方案,電話溝通不能解決則24小時內到達現場。問題解決后的3天內給出根本原因分析,解決措施及預防措施。
